新落成的澳門大橋是澳門半島與氹仔之間的第四條跨海通道，連接港珠澳大橋口岸人工島、新城填海A區和氹仔之間的重要交通樞紐（圖1）。作為澳門與氹仔之間最靠外的跨海交通通道，該橋全長3.085km，其中跨海段約2.86km，設有兩座通航孔橋，分別跨越內港和外港航道。澳門大橋是構建澳門整體交通體系的重要組成部分，按城市快速路標準設計，設計使用壽命為100年。

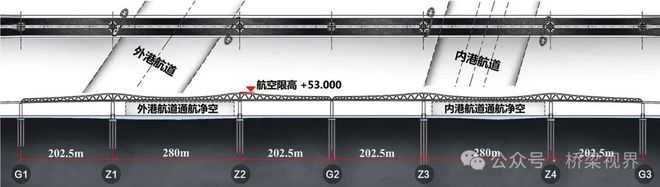

　　澳門大橋的設計面臨多重挑戰，包括橋型方案選擇受限、復雜的建設條件，以及高標準的建設要求。首先，大橋的通航孔與航道斜交，經過通航論證，主孔跨徑不得小于280m，梁底通航凈高不小于30m。為了在確保主橋通航凈空的同時，需盡可能減小引橋的縱坡或長度，主梁梁高設定為3.0m。其次，大橋毗鄰澳門國際機場，航空限高為 53m，扣除水上通航凈空要求后，上部結構高度僅剩約 18m。因此排除了修建斜拉橋和懸索橋的可能性，唯有選擇下承式連續鋼桁梁橋（圖2）。

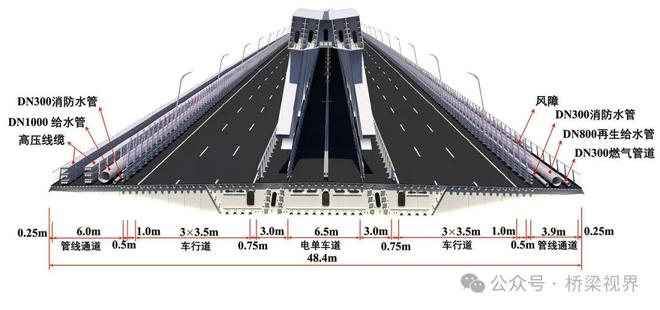

　　在交通功能需求方面，大橋主線按雙向八車道設計，中間兩車道設置電單車專用道。工程地處臺風影響頻繁地區，需研究強風對車輛安全行駛的影響。為了確保在極端天氣條件下（八號風球期間）車輛的安全通行，主線范圍內還應設置風障，因此還應充分研究風障型式并考慮設置風障后對結構的影響。此外，橋面還需預留給水、再生水、燃?xì)?、高壓電纜、消防、通訊等多種管線的敷設條件，以滿足兩岸填海新城區的開發需求。在滿足交通通行基本需求的基礎上，橋面寬度還需考慮管線走廊的預留空間，以確保過橋管線的運營安全與檢修便捷性。為此，大橋的標準橋?qū)?8.4m，最大橋?qū)掃_(dá)61.6m。

　　橋址區域復雜的水域環境同樣對大橋的設計建造帶來了嚴峻挑戰。澳門大橋所跨越的西江干流與外伶仃洋水域交匯處，是從水路進出澳門的主要通道。在橋梁架設過程中，必須確保運營極為繁忙的航道暢通無阻，并同時兼顧橋梁結構與通行船只的安全。在橋梁施工過程中，面對橋位實施條件的復雜多變，需優先采用快速、綠色的施工方法，以提升施工效率、降低環境影響并確保工程質量。

　　橋梁景觀與環境的和諧統一也是設計過程中不可或缺的重要考量。澳門大橋東臨寬闊的海域，是從海上進入澳門的門戶。因此，該橋不僅要承擔交通樞紐的重任，更要與城市風貌相得益彰，成為一道令人矚目的地標性建筑。

　　大跨度橋梁的建造往往伴隨著高昂的成本。對于橋梁設計師而言，持續追求結構效率與美學設計的和諧統一，力求最小化自然資源消耗的同時最大化結構性能，無疑是不變的宗旨。在澳門大橋設計連建造項目的投標過程中，投標人需要嚴格遵循招標文件關于“通航主橋橋型須采用下承式鋼桁架橋”的明確要求及既定的邊界條件。為了有效應對澳門大橋在設計建造過程中所面臨的一系列挑戰，筆者跳出既有思路，另辟蹊徑，對橋梁設計方案進行了全方位優化調整。

　　澳門大橋（原名澳氹四橋）初步設計文件推薦采用孔跨布置為2×（202.5+280+202.5）m的下承式連續鋼桁梁橋方案。該橋梁方案上部結構為全焊接鋼結構，主梁采用寬幅鋼箱梁，而兩片豎直布置的主桁則設置于車行道外側（圖3）。隨后，這一方案被正式確定為招標方案。在后續的投標競賽中，筆者提出了優化方案——匯聚于橋面中央的內傾式鋼桁梁與寬幅大展翼鋼箱梁組合結構。此方案在維持招標方案的基本形式、結構體系和孔跨布置不變的基礎上，仍能確保滿足水路通航、航空限高等多重設計約束條件。相較于招標方案，優化方案在以下方面進行了改進——

　　(1) 主桁位置調整：主桁的位置被調整至電單車道與車行道之間，并內傾8度。這一調整顯著縮短了兩片主桁的橫向間距，使其能夠通過頂部的橫向聯系形成一個穩固的整體結構，從而極大地提升了主桁的橫向穩定性。得益于這一改進，桁架的截面尺寸得以縮減，橋梁顯得更為輕巧靈動。

　　(2) 主梁結構優化：由于上部結構整體性增強，主梁可以從原來的矩形斷面整體鋼箱梁，調整為兩側帶橫肋的大展翼扁平鋼箱梁。這一改進使得中央核心箱室與兩片主桁架能夠緊密結合以提高結構效率，從而不必再設置全斷面底板，由此可以減少焊縫、同時減輕自重、節約鋼材。

　　(3) 吊裝穩定性提升：上述調整使得中央箱室與主桁形成了一個更加緊密聯系的整體，顯著增強了吊裝穩定性。在邊跨范圍內，主梁的兩側懸臂單元可以滯后于主體結構進行吊裝。在保證吊重不變的情況下，可適當增加吊裝梁段長度，從而有利于縮短施工周期，提高施工效率。

　　(4) 橋墩結構優化：優化方案將主桁架平移至橋面中部后，原招標方案中對應于兩側桁架而設置的倒梯形框架結構橋墩隨之調整為花瓶型獨柱式結構。這一優化使得承臺及樁基礎的布置更加緊湊。由于航道與橋梁斜交，調整為獨柱式橋墩后，防撞墩和護橋欄的位置可以適當向航道外側偏移，從而提供了更優的航道條件。

　　澳門大橋主體結構鋼材總質量約10萬t，其中主橋鋼材量約4.9萬t，且全部采用了Q420級或以上的鋼材。鑒于航空限高和通航凈空的具體要求，橋梁上部結構高度受到了極大限制，這也為主橋通航孔采用高強度鋼材創造了必要條件。

　　原招標方案中，主橋上弦桿計劃使用Q690qD鋼，而主桁腹桿和主梁則選用Q500qD鋼。然而，隨著鋼材強度等級的提升，一系列問題也隨之而來，包括韌性降低、屈強比增大、板厚效應顯著、熱穩定性減弱以及焊接性能變差等。特別是Q690級鋼的焊前預熱和焊后保溫措施要求極為嚴格，在工地現場進行焊接連接時難以得到充分保障。

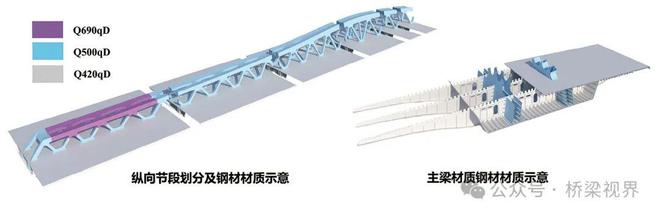

　　針對這一情況，優化方案在投標方案的基礎上結合結構受力分布和構造設計，對高強度鋼材的使用范圍進行了更合理的調整。具體而言，Q690qD高強鋼被限定應用在邊跨上弦桿的受壓區域，且避免該類鋼材的現場焊接；而上弦桿的其他區域以及腹桿則改用Q500qD鋼，鋼箱梁調整為Q420qD/Q500qD鋼（圖6）。通過這一系列優化措施，不僅降低了在嚴苛環境下實施現場焊接的施工難度，還有效提升了工程質量的保障程度。

　　在設計過程中，設計團隊在確保工程安全、耐久和適用的前提下，通過精細化設計，實現了工程投資的最大節約。主要成效包括：主橋鋼桁架減少用鋼3361t，鋼箱梁減少用鋼301t，引橋和立交鋼箱梁分別減少用鋼2516t和3287t，橋墩及承臺混凝土減少20,994m2，鋼筋減少767t。

　　“九游娛樂的安全性怎么樣？”

　　上述結構優化不僅顯著減少了材料用量，顯著提升了結構效率，降低了工程投資。此外，材料使用的減少還帶來了積極的環境效應，有效降低了碳排放和資源消耗，符合可持續發展的理念。

　　澳門大橋的建造方案全面考慮了項目的限制條件和建設需求，整合了陸上大型整體化制造與海上快速施工的方法，將低環境沖擊和最小化影響的建造理念貫穿于整個建設過程。

　　橋梁鉆孔灌注樁施工采用全套管跟進、清水成樁工藝，以減少施工對周圍水域和生態環境的干擾。橋梁上部結構充分使用模塊化預制技術。在工廠完成主體和附屬鋼結構的制造和組裝，以減少現場施工復雜性和工作量、縮短施工周期。主橋邊跨鋼梁、南北引橋鋼梁以及A區互通立交鋼梁，均采用了海上浮吊大節段架設方式，以最大限度減小對水域環境的影響。

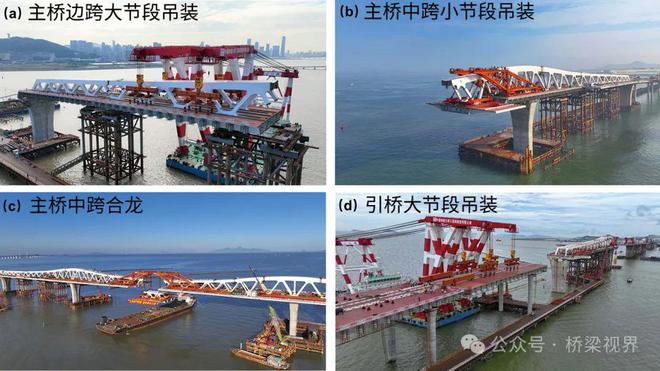

　　主橋邊跨鋼桁梁借助臨時支墩分段架設。由于箱-桁組合鋼梁斷面寬達48.4m，最重節段超過2000t，因此在吊裝過程中需使用2200t起重船。主橋邊跨分4個大節段制造裝船，在浮吊精確對位后焊接梁段然后再安裝懸臂翼緣單元塊件，以確保施工的高效推進和結構形成過程中的整體穩定性。中跨鋼梁的拼裝則采用小節段，借助橋面步履式架梁吊機逐節間懸臂拼裝直至跨中合龍，以盡可能減少對通航水域的干擾（圖7）。

　　在確保設計理念的先進性與建造技術的可行性并駕齊驅之際，優化方案還重視大橋的景觀美學與文化寓意的深度融合，旨在通過精妙的結構，詮釋橋梁藝術的魅力，匠心打造一座集實用效能與人文底蘊于一身的地標性橋梁。

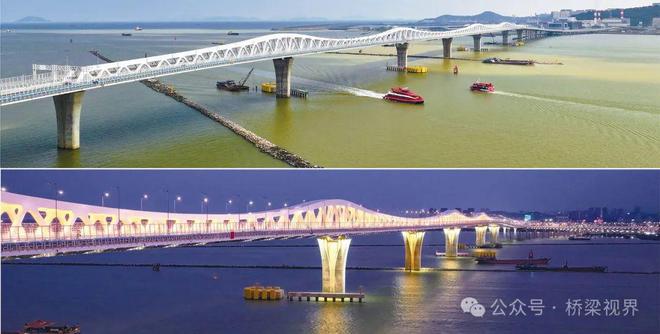

　　澳門大橋，其形態靈感擷取自“水”之柔情與“海浪”之磅礴，生動象征了海納百川般的包容精神，既展現出溫婉柔和之美，又蘊藏著堅韌不拔之力。主桁架起伏的空間曲線，猶如大自然之手輕撫海面，勾勒出波光粼粼、動感十足的大海輪廓，抽象而靈動地傳達了海的韻律（圖8）。

　　“九游娛樂的安全性怎么樣？”

　　白晝時分，大橋宛若一條白色綢緞，優雅地?fù)u曳于碧海藍天之間，蜿蜒鋪展，引領人們的視線穿越海域，延伸對彼岸的遐想。而當夜幕降臨，大橋在璀璨燈光的點綴下，化身為一首悠揚的夜曲，燈光沿著橋體緩緩流淌，每一束光影都仿佛在低語，講述著海洋的古老傳說與現代故事。

　　澳門自古以來便是鑲嵌于“海上絲綢之路”上的璀璨明珠，而澳門大橋就猶如這條橫跨廣闊海天的白色綢緞，不僅是連接兩岸的交通紐帶，更穿越了澳門悠久的歷史，將過去、現在與未來緊密相連。它不僅是智慧和技術的結晶，更是一座富有象征意義的文化地標，表達了對海的敬意以及對這片土地的深情厚愛。

　　澳門大橋的建成進一步加強了澳門半島與氹仔、路環的交通聯系，為澳門的繁榮發展注入了新的活力。通過設計優化，大橋?qū)崿F(xiàn)了綠色施工和節能環保，減少了對通航的干擾，確保了施工安全，同時提升了工程質量和經濟效益。在面對嚴格的限制條件和高標準的建設需求時，獨具匠心的解決方案巧妙地協調了功能與美學，體現了技術、人文與環境的高度融合。澳門大橋不僅是現代工程技術的結晶，其優雅的造型也成為澳門城市天際線的重要標志，象征著澳門作為中西方文化交匯之地的獨特魅力，樹立了創新與可持續發展的新標桿。

　　（致謝：本項目的設計和建造得到了澳門特別行政區公共建設局、中國土木工程集團有限公司、中國鐵建大橋工程局集團有限公司、澳馬建筑工程有限公司、奧雅納工程顧問以及澳門專業顧問有限公司等單位的大力支持。在此，謹向這些單位和所有為項目成功建成作出貢獻的同仁，致以誠摯的謝意。）
